液压支架阀类当前位置: 首页>>产品中心>>液压支架阀类

液控单向阀

液控单向阀_锥面截止阀型号_锥面截止阀厂家
液压支架液压系统中用以闭锁液压缸中的液体,使之承载的控制元件为液控单向阀。液控单向阀常用的型号: KDF1B 、KDF1C、KDF2Z、KDF 1d、ZDF-42/200
液控单向阀

液控单向阀型号
序号 图号 产品名称 规格型号 单位
1 PWZ1003 液控单向阀 PWZ1003
2 DS10A 液控单向阀 不锈钢
3 JKDF1B 液控单向阀 JKDF1B
4 ZT00FD-03 液控单向阀 Q/ZZM2050-87(KDF1C)
5 ZT00FD-04 液控单向阀 KDF1d
6 FDF1d 液控单向阀 FDF1d
7 KDF1B 液控单向阀
8 ZKF2 液控单向阀 ZKF2
9 GBKF2 液控单向阀 GBKF2
10 KDF2 液控单向阀 KDF2
11 DS10X 液控单向阀 不锈钢
12 ZT00FD-06 液控单向阀 YDFB200/400
13 ZT00FD-05 液控单向阀 ZDF-42/200
14 YDFC-200/400 液控单向阀 YDFC-200/400
15 YKF-42/125 液控单向阀 YKF-42/125
16 KYKDF10 液控单向阀 KYKDF10
17 FDY280B 液控单向阀 FDY280B
18 YDF-45/400G 液控单向阀 YDF-45/400G
19 FDY280-00C 液控单向阀 FDY280-00C
20 FYKZ16 液控单向阀

液压支架液压系统中用以闭锁液压缸中的液体,使之承载的控制元件为液控单向阀。
一、液控单向阀常用的型号:
     KDF1B 、KDF1C、KDF2Z、KDF 1d、ZDF-42/200

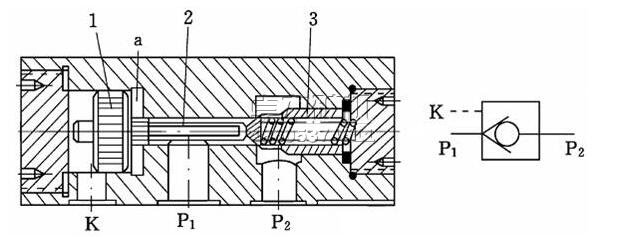

二、液控单向阀示意图及机能符号:

三、液控单向阀试验方法与要求:
     a、密封可靠,特别是锁紧立柱下腔液路的液控单向阀,需长时间保持绝对密封。
     b、动作灵敏,尤其要求关闭及时,保证刚刚锁紧的液压缸中的压力不低于泵站
      供液压力的90%。
     C、阻力损失小
                       Q≤125L/min     Δp ≤5MPa
                       125L /min ≤ Q≤250L/min
                           Δp≤6MPa
                       250L /min ≤ Q  Δp≤7MPa
    d、瞬态冲击,卸载过程最大冲击压力值不得大于公称压力的115%。
    e、工作寿命长,保证工作面推进800-1000米不需更换。寿命试验3万次。
四、液控单向阀作用:
    主要用来闭锁液压支架立柱千斤顶工作腔中的液体,而使之保持压力。当液压支架立柱千斤顶另一腔进液时,同时给该阀的控制腔供液,将阀打开,使液压支架立柱千斤顶工作腔中的液体回液。
五、液控单向阀检测标准
1、 阀体衬套不得有裂纹、撞伤变形等缺陷。
2、 阀内零部件所有孔道、螺纹底部不得有积垢等杂物。
3 、 阀体和衬套、螺纹有轻微损伤可修复使用,新换件应去除毛刺。
4 、 阀内弹簧不得有锈斑或断裂、塑性变形不大于5%。
5、 阀芯及其它镀层表面,镀层不得胶落和出现锈斑。
6 、 所有密封件全部更换新件。
7 、 阀座锥形聚甲醛密封及阀芯接触表面粗糙度不得大于Ra0.8。
     8 、簧两端面必须磨平,使两端面与中心线垂直。
六、液控单向阀一般故障的处理办法:


 液



不能闭锁油路 1、阀芯与阀座密封处有杂物。
2、阀垫或O形圈损坏。
3、阀芯多次冲击变形,蹩卡不复位。
4、与之配套的安全阀损坏。
1、拆卸清理杂物。
2、更换密封件。
3、更换阀芯或整体更换
4、更换维修。
闭锁腔不回液
立柱千斤顶不
     降柱
1、顶杆变形、折断、打不开阀芯。
2、顶杆处密封损坏,向回路串液。
3、控制油路堵塞,不通液。
4、顶杆与壳体或阀套蹩卡,推不动。
1、更换顶杆。
2、更换密封件。
3、检查管路,保障畅通。
4、更换。
立柱上腔涨缸 1、液控腔不回液或阀接板孔不透。
2、弯头、胶管等管路不通。
3、回液截止阀、回油断路阀没打开。
4、操纵阀不回油或打开间隙太小。
1、检查更换。
2、检查更换。
3、打开截止阀。
4、维修操纵阀。
